电子烧结银浆
电导稳定因无机熔接，可实现网链式、隧道式和磁场式传导，长效稳定使用。
耐酸碱性无机非金属改性材料，形成稳定晶体结构，故在酸碱环境稳定。
低收缩比采用球形及类球的核心材料，经黄金级配，收缩比较低，较高的尺寸稳定性。
强抗氧化无机非金属改性材料，形成稳定晶体结构为载体封接，具有较高的抗氧化/还原的性能。
久耐高温材料是无机类，经高温600/820℃熔接实现，理论可达700℃/950℃的工况。
产品参数 1. 涂料参数：
| 产品牌号 | FY600 | FY800 |
|---|---|---|

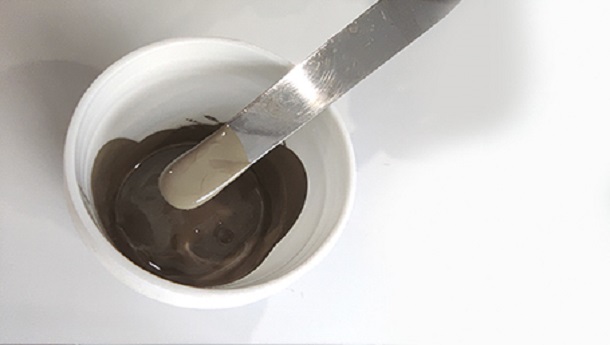

| 产品外观 | 灰棕色液体 | |
| 固含量 | 75~77% | 78~82% |
| 涂料细度 | ≤25μm | ≤10μm |
| 粘度（mPa·s） | 500Pa.s(25℃) | |
2. 工艺参数：
| 产品牌号 | FY600 | FY800 |
|---|---|---|
| 涂层施工工艺 | 300目丝网印 | 200~250目丝网印 |
| 耐温时效 （>2000h） |
700℃，>2000h | |
| 烘干方式 | 120℃/20min或者150℃/15min | |
| 熔接方式 | 600±30℃（峰值时间10min） | 820±30℃（峰值时间10min） |
3. 涂层参数：
| 产品牌号 | FY600 | FY800 |
|---|---|---|
| 涂层附着力 | ≥4kg（90o垂直拉力2mm2） | 干膜：2×2m㎡，垂直拉力＞5kg。老化：150℃/48小时＞4kg |
| 涂层电阻 | ≤3.0mΩ/□(25μm) | ≤2.0mΩ/□(20μm) |
| 可焊性 | 3～5秒(230±5℃获得98%的覆盖率) | 良好 |
| 耐焊性 | ≥5秒(260±5℃获得90%的覆盖率) | 良好 |
| 耐温极限 | 750℃ | 950℃ |
| 涂层硬度 | 莫氏>3，铅笔>9H | |
| 网版清洗 | 酒精擦洗 | |
| 耐酸碱性 | pH：5~9，>36h | |
| 结膜外观 | 致密平滑，白色带金属光泽 | |
| 收缩比% | <5 | |
以上参数仅供参考，具体以实际应用为准（因工艺和基材实况有关系）
